Блок управления пневмоприводной арматурой УФ 96570-012.00.00
Наличие:
3 шт.
Обновлено 22.06.2026. Наличие склада обновляется по субботам.
Цена:
Запросить КП
E-mail для заявок: info@profservmsk.ru
Контактное лицо в Москве
руководитель отдела продаж с 2016 г.
Менеджер: Кузнецов Алексей
E-mail: zakaz@profservmsk.ru
Телефон: +7(499) 289-87-16
Приём заявок: круглосуточно
Обработка заявок: 8:00-17:00 (будни)
Блок управления пневмоприводной арматурой УФ 96570-012.00.00 (пятиходовой) предназначен для управления пневматической запорной арматурой (в т. ч. быстродействующей аварийной) в системах, находящихся на атомных электростанциях и прочих объектах топливно-энергетического комплекса. Устройство является разновидностью распределительной арматуры.
| Параметры устройства | Значение |
| Техническое условие | ТУ У 7З.1.14288275-076-2002 |
| Диаметр номинальный монтажный | 12 мм |
| Температура рабочей среды | от -10 до +60°C |
| Номинальное/расчетное давление в контуре | 4,5 (±0.5) /5,5 МПа |
| Привод блока | однопозиционный электромагнит 60ВА УФ098-264М.00.00 |
| Рабочая среда | воздух |
| Тип соединения с трубопроводом | фланцевое |
| Пропуск среды в затворе | в положении блока обеспечивающем подачу воздуха в пневмопривод - 10 см3/ч в положении блока обеспечивающем сброс воздуха из пневмопривода в дренаж - 120 см3/ч обратного клапана - 6 см3/ч через поршень клапана регулятора - 30 см3/ч предохранительного клапана при давлении 1,76 МПа - 10 см3/ч |
| Допустимая негерметичность относительно внешней среды | 1,33 м3 x мкПа/с |
| Место установки | вне оболочки (в обслуживаемых помещениях) |
| Масса устройствав сборе | 11.5 кг |
Установка
Блок управления УФ 96570-012.00.00 полностью совместим с пневмораспределительными системами Herion. Установка блока производится на пневмоприводную арматуру локализующих контуров. Возможные способы установки:
- без оболочки;
- под оболочку;
- в обслуживаемых технологических помещениях.

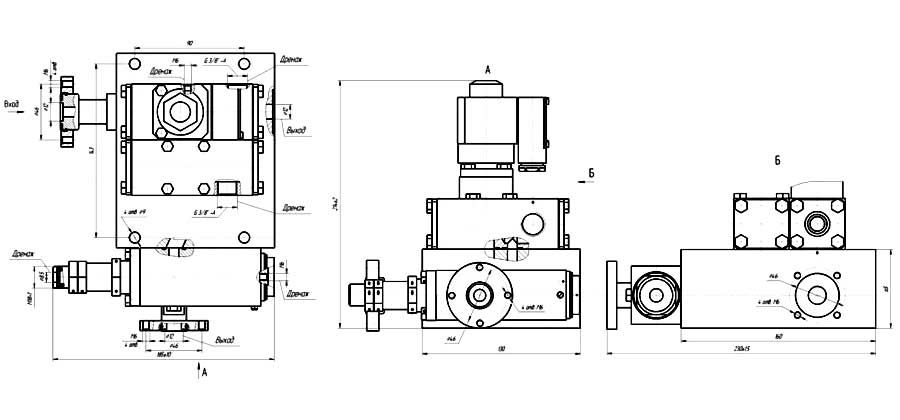

Схема - габаритные размеры блока
КЦКБА
КБКБА (Центральное конструкторское бюро арматуростроения) - машиностроительная компания, специализирующаяся в области разработки и производства арматуры и пневмогидроагрегатов для объектов атомной и тепловой энергетики, химической промышленности, нефтегазового комплекса, авиакосмической отрасли и других.
