Гидравлический дроссель с обратным клапаном ДК 10.3-М

Гидравлический дроссель с обратным клапаном ДК 10,3-М предназначен для создания перепада давлений в подводимом и отводимом потоках рабочей жидкости или регулирования величины расхода при прохождении его в обратном направлении.

Структура условного обозначения дросселя ДК-10.3-М X1 - УХЛ 1:

• ДК - дроссель;
• 10 - условный проход 10 мм;
• 3 - номинальное давление 32 МПа;
• М - способ монтажа модульный;
• X1 - монтаж дросселя:
  • не обозначается - дроссель в линиях А и В;
  • А - дроссель в линии канала А;
  • В - дроссель в линии канала В;
• УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.

Область применения

Область применения гидродросселей – гидроприводы станков, прессов, литейных и литьевых машин, а также другого оборудования.

Гидродросселями комплектуется оборудование, используемое для нужд народного хозяйства, а также поставляемое на экспорт, в том числе в стране с тропическим климатом.

Условия эксплуатации

Гидродроссели работают на минеральных маслах кинематической вязкостью от 20 до 200 сСт и температурой от +1 до +70 °C при температуре окружающей среды от +1 до +55 °C.

Управление настройкой гидродросселей – ручное, направление перемещения регулировочного винта – вокруг и вдоль собственной оси, положение при эксплуатации – любое.

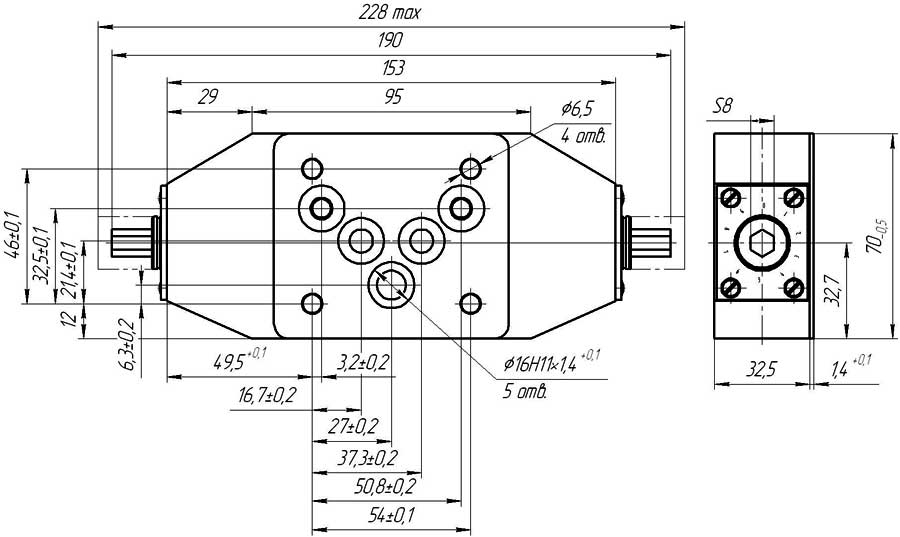

Конструктивная схема дросселя
