Гидрораспределитель секционный с электромагнитным управлением ГЕС 6.3П
Наличие:
14 шт.
Обновлено 22.06.2026. Наличие склада обновляется по субботам.
Цена:
Запросить КП
E-mail для заявок: info@profservmsk.ru
Контактное лицо в Москве
руководитель отдела продаж с 2016 г.
Менеджер: Кузнецов Алексей
E-mail: zakaz@profservmsk.ru
Телефон: +7(499) 289-87-16
Приём заявок: круглосуточно
Обработка заявок: 8:00-17:00 (будни)
Гидрораспределитель секционный ГЕС 6.3П с электромагнитным управлением четырехлинейный предназначен для пуска, изменения направления и остановки потока рабочей жидкости в гидросистемах.
Принцип работы
Гидрораспределитель секционный ГЭС 6.3П набран из напорной секции, рабочих секций и секции слива.
Напорная и сливная секции имеют линию подвода «Р» и линию слива «Т».
Каждая рабочая секция имеет цилиндровые линии «А» и «В» для подключения трубопроводов к цилиндрам.
Возможное количество рабочих секций в распределителе.
Схема соединения каналов «Р» рабочих секций параллельная.

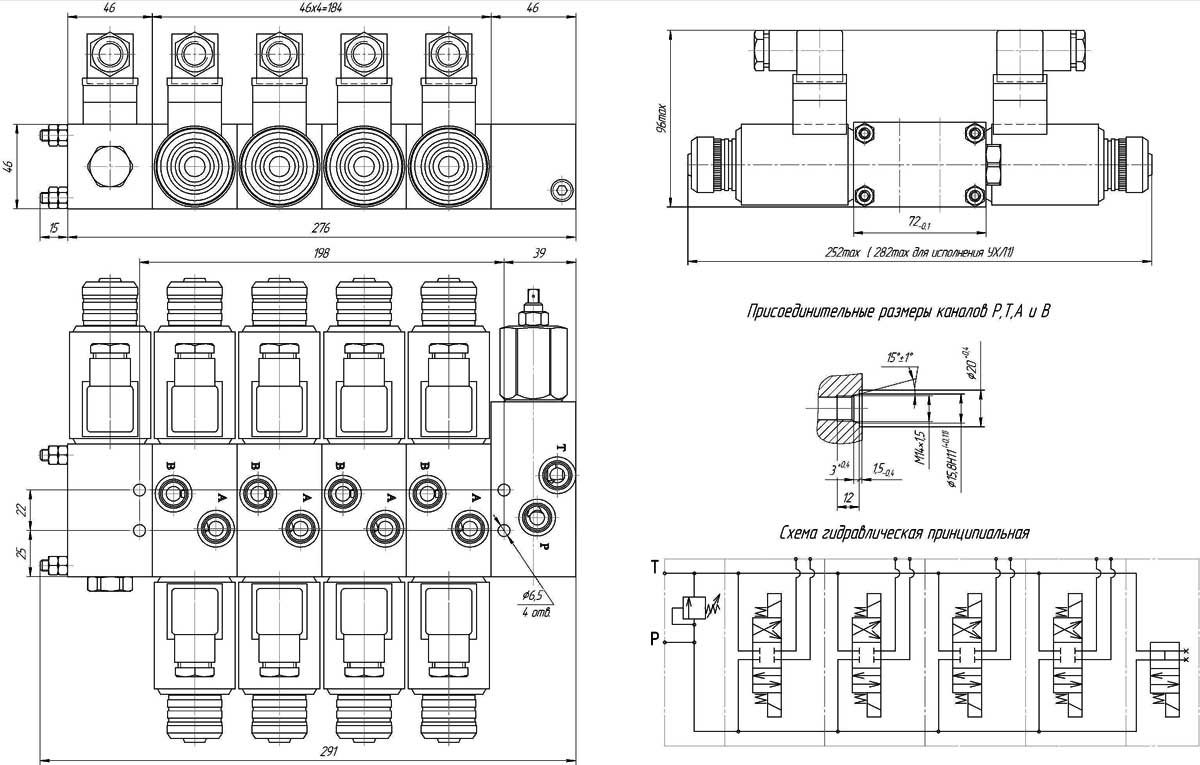

Конструктивная схема гидрораспределителя
Условия эксплуатации
- положение при эксплуатации - любое;
- рабочая жидкость - минеральное масло.
Условное обозначение: Гидрораспределитель секционный типа ГЕС 6.3П-20У211-21.21.21.21-30К Г24-УХЛ3:
- ГЭС 6.2П - гидрораспределитель секционный с электромагнитным управлением (ГЭС) условного прохода 6мм (6), номинальное давление распределителя – 25МПа (2), с параллельной схемой соединения каналов давления Р рабочих секций (П);
- 20У211 – напорная секция: с отверстиями для подвода и слива рабочей жидкости, с предохранительным клапаном прямого действия (20У), диапазон настройки клапана до 25МПа (3), резьбы каналов Р и Т – М14х1,5 (1)(1);
- 21 – 1-я рабочая секция (от напорной секции): 44 схема распределения потока (2), резьба каналов А и В – М14х1,5 (1). Всего 4 одинаковых рабочих секции (21.21.21.21);
- 30 – секция разгрузки: внутри секции каналы слива объединены.
- К – гнезда корпусов всех секций под ввертные детали – по ГОСТ 25065 (конусное уплотнение);
- Г24 – ток постоянный (Г), напряжение питания электромагнитов — 24В;
- УХЛ3 – климатическое исполнение (УХЛ) и категория размещения (3) по ГОСТ 15150.
|
Условный проход Ду, мм |
6 |
|
Давление на входе, МПа (кгс/см2) |
32 (320) |
|
Давление на сливе, МПа (кгс/см2), не более |
6 (60) |
|
Расход рабочей жидкости, л/мин |
16 |
|
Напряжение питания электромагнита, В |
12, 24 |
|
Номинальная тонкость фильтрации, мкм |
25 |
|
Количество секций, шт. |
от 2 до 7 |
|
Напорная секция |
Рабочая секция |
Секция разгрузки |
|
20 - с отверстиями для подвода и слива рабочей жидкости |
0 – аналог 34 схемы распределения |
30– внутри секции каналы слива объединены |
|
20У- с отверстиями для подвода и слива рабочей жидкости, с предохранительным клапаном прямого действия |
1– аналог 34 схемы распределения с гидрозамком |
31– внутри секции каналы слива объединены и имеют отверстия для подключения трубопровода |
|
1А– аналог 34 схемы распределения с односторонним гидрозамком в канале А |
||
|
1В– аналог 34 схемы распределения с односторонним гидрозамком в канале В |
||
|
2– аналог 44 схемы распределения |
||
|
3– аналог 44 схемы распределения с гидрозамком |
|
Резьба канала Р напорной секции |
1-М14×1,5 |
|
Резьба канала Т напорной секции |
1-М14×1,5 |
|
Резьба каналов Р, Т, П секции разгрузки |
1-М14×1,5 |
|
Резьба каналов А и В рабочей секции |
1-М14×1,5 |
