Клапан поплавковый фланцевый ZETKAMA 274A
Клапан поплавковый фланцевый ZETKAMA 274A предназначен для регулировки уровня жидкости в емкости. По достижению требуемого уровня среды в емкости клапан автоматически закроется и останется в таком положении пока не упадет уровень воды.
|
Материал корпуса |
серый чугун |
|
Номинальное давление, МПа |
1,0 |
|
Номинальный диаметр, мм |
100-200 (DN) |
|
Максимальная температура, °C |
120 |
Конструктивные особенности
- высокий уровень плотности закрытия,
- не требуют постоянного ухода,
- безопасны для окружающей среды,
- класс герметичности «А» согласно EN - 12266-1.
Схема №1 - конструкция клапана (исполнение 1)
Схема №2 - конструкция клапана (исполнение 2)
Схема №3 - конструкция клапана (исполнение 3)
Схема №4 - конструкция клапана (исполнение 4)
| Наименование детали | Материал |
| 1.1 Корпус | EN-GJS-250 JL1040 |
| 1.2 Кольцо корпуса | X12Cr13 1.4006 |
| 2 Крышка | EN-GJL-250 JL 1040 |
| 3 Киск | G-X20Cr14 |
| 4 Прокладка диска | EPDM |
| 5 Держатель прокладки | - |
| 6 Поршневые втулки | CuSn11 P.-C |
| 7 Штурвал | X20Cr13 1.4021 |
| 8 Вилка штока | S35JR оцинкованная сталь |
| 9 Рукав шпинделя | CuZn39Pb |
| 10 Рычаг | S35JR оцинкованная сталь |
| 11 Соединитель | S35JR оцинкованная сталь |
| 12 Шток | - |
| 13 Поплавок | S35JR оцинкованная сталь |
| 14 Штифт | X20Cr13 1.4021 |
| 15,16 Уплотнительное кольцо | EPDM |
| 17,18 Прямой штифт | углеродистая сталь |
| 19 Редуктор | ковкий чугун |
| 20 Шестигранный винт | 8.8 A2A |
| 21 Шайба | углеродистая сталь |
| 22 Шплинт | X5CrNi18-10 1.4301 |
| 23 Гайка | - |
| 24 Болт | - |
| 25 Шестигранный болт | - |
| 26 Клапан | CuSn11 P.-C |

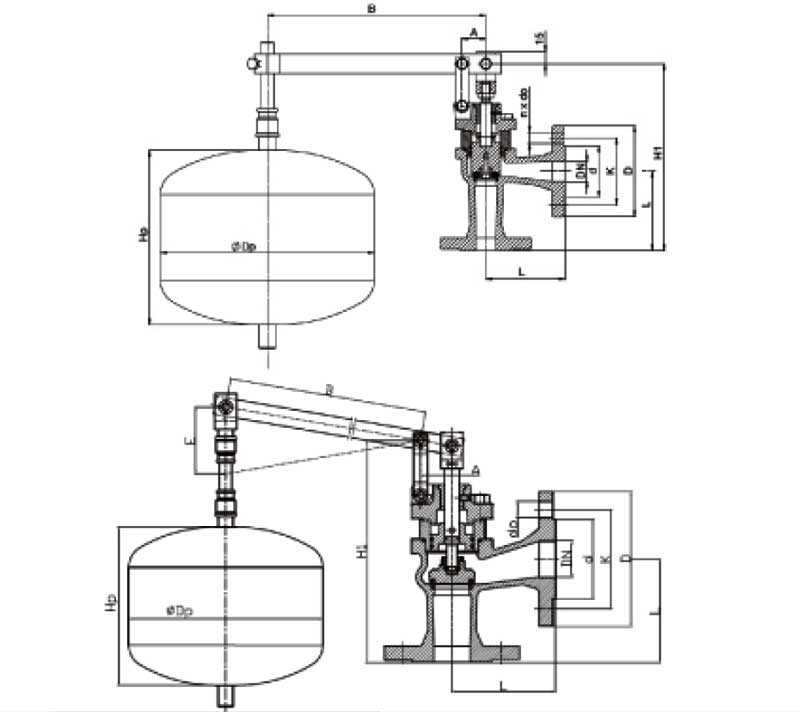

Схема №5 - габаритные размеры клапана
| DN | PN 1.0 МПа | ||||||
| D | L | K | d | do | n | A | |
| мм | |||||||
| 25 | 115 | 100 | 85 | 65 | 14 | 4 | 30 |
| 32 | 140 | 105 | 100 | 75 | 19 | 4 | 30 |
| 40 | 150 | 115 | 110 | 84 | 19 | 4 | 35 |
| 50 | 165 | 125 | 125 | 99 | 19 | 4 | 35 |
| 65 | 185 | 145 | 145 | 118 | 19 | 4 | 45 |
| 80 | 200 | 155 | 160 | 132 | 19 | 8 | 55 |
| 100 | 220 | 175 | 180 | 156 | 19 | 8 | 70 |
| 125 | 250 | 200 | 210 | 184 | 19 | 8 | 85 |
| 150 | 285 | 225 | 240 | 211 | 23 | 8 | 100 |
| 200 | 340 | 275 | 295 | 266 | 23 | 8 | 135 |
| DN | PN 1.0 МПа | ||||||
| B | E | H1 | Hp | Dp | Kvs | Масса | |
| мм | м3/час | кг | |||||
| 25 | 700 | --- | 236 | 220 | 270 | 16 | 9,5 |
| 32 | 700 | --- | 244 | 220 | 270 | 22 | 10,7 |
| 40 | 700 | --- | 262 | 200 | 350 | 31 | 17,0 |
| 50 | 700 | --- | 277 | 200 | 350 | 50 | 20,0 |
| 65 | 700 | --- | 341 | 250 | 400 | 78 | 26,0 |
| 80 | 800 | --- | 352 | 250 | 400 | 90 | 29,0 |
| 100 | 900 | 360 | 391 | 300 | 400 | 130 | 37,0 |
| 125 | 1100 | 440 | 480 | 300 | 500 | 196 | 54,0 |
| 150 | 1200 | 480 | 549 | 300 | 500 | 266 | 81,0 |
| 200 | 1450 | 590 | 663 | 400 | 500 | 450 | 130,0 |
