Клапан предохранительный со свободным истечением Armak 782
Клапан предохранительный со свободным истечением Armak 782 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды непосредственно в окружающую среду.
|
Рабочая среда |
воздух, водяной пар, вода и другие нейтральные газы и пары |
|
Номинальный диаметр, мм |
10, 15, 20, 25 |
|
Максимальная температура, °C |
120 |
|
Давление начала открывания, бар |
Номинальный диаметр, мм |
Коэффициенты истечения |
|
для паров и газов |
||
|
b1 =10% |
||
|
1,1-25 |
10 |
0,65 |
|
1,1-22 |
15 |
0,65 |
|
0,7-20 |
20 |
0,65 |
|
0,7-16 |
25 |
0,57 |

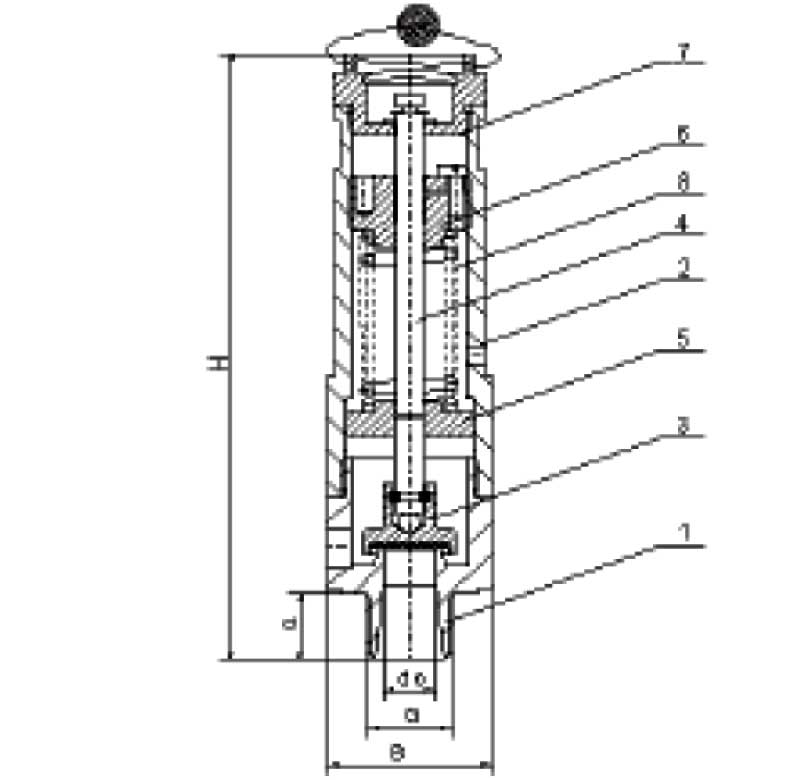

Схема - конструкция клапана
| Наименование детали | Материал |
| Сопло | CuZn40Pb2 |
| Колпак | CuZn40Pb2 |
| Тарелка | CuZn40Pb2/EPDM |
| Стержень | CuZn40Pb2 |
| Тарелка пружины | CuZn40Pb2 |
| Регулирующая гайка | CuZn40Pb2 |
| Верхняя гайка | CuZn40Pb2 |
| Пружина | CuZn40Pb2 |
| DN | Седло | Вход | H | S | Масса | ||
| Проход | Сечение | ||||||
| мм | d0 | A | G | a | |||
| мм | мм | мм | кал | мм | мм | кг | |
| 10 | 10 | 78,5 | 3/8 | 13 | 120 | 32 | 0,415 |
| 15 | 12 | 113 | 1/2 | 13 | 120 | 32 | 0,415 |
| 20 | 16 | 201 | 3/4 | 15 | 122 | 34 | 0,435 |
| 25 | 20 | 314 | 1 | 17 | 128 | 42 | 0,460 |
