Клапан запорный сильфонный УФ 26050-050
Наличие:
3 шт.
Обновлено 21.06.2026. Наличие склада обновляется по субботам.
Цена:
Запросить КП
E-mail для заявок: info@profservmsk.ru
Контактное лицо в Москве
руководитель отдела продаж с 2016 г.
Менеджер: Кузнецов Алексей
E-mail: zakaz@profservmsk.ru
Телефон: +7(499) 289-87-16
Приём заявок: круглосуточно
Обработка заявок: 8:00-17:00 (будни)
Клапан запорный сильфонный прямоточный УФ 26050-050 ТУ 26-07-1333-83 с номинальным диаметром 50 мм применяется в качестве запорного устройства на трубопроводах АЭС с водо-водяными энергетическими реакторами

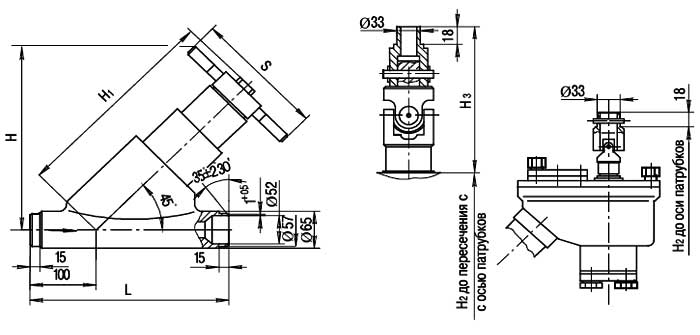

Рисунок - конструктивная схема клапанов
| Наименование параметра | Величина параметра для модификации | ||
| УФ 26050-050 | УФ 26050-050-01 | УФ 26050-050-02 | |
| Техническое условие | ТУ 26-07-1333-83 | ||
| Рабочая среда | жидкие и газообразные среды по ОТТ-87 | ||
| Номинальный диаметр DN | 50 мм | ||
| Расчетное давление P | 2,5 МПа | ||
| Допустимая температура рабочей среды | 200°C | ||
| Материал корпусных деталей | сталь 08Х18Н10Т | ||
| Тип электропривода | местный ручной | дистанционный с шарнирной муфтой | дистанционный с коническим редуктором и шарнирной муфтой |
| Класс и группа арматуры по ОТТ-87 | 2В | ||
| Пропуск среды в затворе | от 6,7 x 10-9 до 6,7 x 10-7 м3xПа/с | ||
| Конструктивная схема на рисунке | 1 | 2 | 3 |
| Размеры: | |||
| L | 300 (±3) мм | ||
| H | 290 мм | - | - |
| H1 | 310 мм | - | - |
| H2 | - | 414 мм | 560 мм |
| H3 | - | 172 мм | - |
| S | 200 мм | - | - |
| Масса | 24 кг | 26 кг | 38 кг |
Рабочей средой клапана являются жидкие и газообразные среды по ОТТ-87 с максимально допустимой температурой рабочей среды не более 200°C.
Особенности установки
Присоединение к трубопроводу клапана запорного УФ 26050-050 осуществляется под приварку. Установочное положение на трубопроводе - любое.
КЦКБА
КБКБА (Центральное конструкторское бюро арматуростроения) - машиностроительная компания, специализирующаяся в области разработки и производства арматуры и пневмогидроагрегатов для объектов атомной и тепловой энергетики, химической промышленности, нефтегазового комплекса, авиакосмической отрасли и других.
