Выключатель бесконтактный индуктивный ВБИ
Наличие:
35 шт.
Обновлено 22.06.2026. Наличие склада обновляется по субботам.
Цена:
Запросить КП
E-mail для заявок: info@profservmsk.ru
Контактное лицо в Москве
руководитель отдела продаж с 2016 г.
Менеджер: Кузнецов Алексей
E-mail: zakaz@profservmsk.ru
Телефон: +7(499) 289-87-16
Приём заявок: круглосуточно
Обработка заявок: 8:00-17:00 (будни)
Выключатель бесконтактный индуктивный ВБИ выполняет функцию датчика обратной связи, сигнализирующего о завершении элементом оборудования команды на перемещение.
Область применения
Индуктивный выключатель широко используется в станках, автоматических линиях, оборудовании с элементами автоматики.

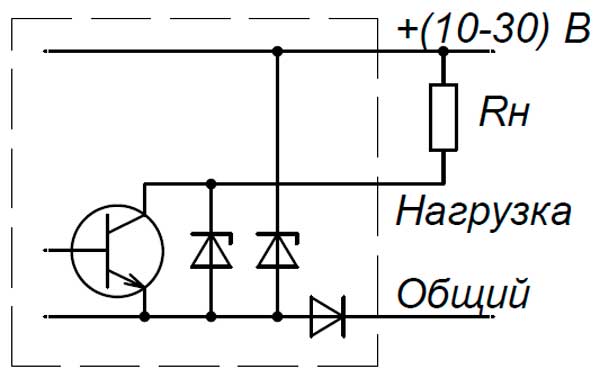

Схема подключения выключателя
| Параметры | Значение |
Расстояние воздействия ( объект – пластина из инструментальной стали ):
|
2 1,8 - 2,2 1,62 - 2,42 1,62 - 3,0 |
| Гарантированная зона чувствительности, мм | 1,62 |
| Дифференциал хода Н, ( разность между расстояниями воздействия в точках возврата и срабатывания ) не более, мм | 0,4 |
| Время подготовки с момента подачи напряжения питания, не более, с | 0,3 |
| Частота срабатывания, не менее, Гц | 800 |
| Напряжение питания постоянного тока, Ue, В | 10-30 |
| Падение напряже ния на датчике , при токе в цепи нагрузки 200 мА, Ud, не более, В | 1,5 |
| Ток потребления в закрытом состоянии , не более, мА | 15 |
| Ток нагрузки, Ie, не более, мА | 500 |
| Электрическая прочность изоляции между корпусом и цепями датчика, В | 2000 |
| Сопротивление изоляции не менее, Мом | 10 |
| Датчик устойчив к напряжению обратной полярност и величиной до | 30 В |
| Масса выключателя ВБИ | 0,15 |
Отличительные особенности
- Выключатель бесконтактный индуктивный (или датчик положения, далее датчик) приводится в действие внешним металлическим элементом, например стальной пластиной, без механического контакта датчика и объекта.
- Коммутация нагрузки производится полупроводниковым элементом.
- Входя в зону чувствительности датчика, объект вызывает его срабатывание, при этом коммутационный элемент датчика включает ток нагрузки (до 500 мА).
- Широкий диапазон напряжений питания.
- В качестве нагрузки датчика можно использовать вход контроллера, электронной схемы или непосредственно обмотку реле или контактора.
- Конструкция датчика обеспечивает гальваническую развязку между корпусом и элементами схемы и выдерживает напряжение до 2000 В.
- Включенное состояние датчика индицируется загоранием светодиода.
- Для обеспечения работы в экстремальных условиях датчик собран в корпусе из латуни и герметизирован компаундом.
- Датчик соответствует требованиям ГОСТ 26430.
- Монтируется в отверстие диаметром 14,5 мм и фиксируется с помощью гаек.
- При работе с объектами из различных металлов расстояние срабатывания может уменьшаться. Для предварительных -расчетов можно использовать следующие поправочные коэффициенты (относительно инструментальной стали):
- нержавеющая сталь 0,8
- нихром 0,9
- латунь, алюминий 0,5
- медь 0,48
