Задвижка Баттерфляй ZETKAMA 497B с диском
Задвижка Баттерфляй ZETKAMA 497B с диском предназначена для перекрытия перемещения рабочей среды: питьевой холодной и горячей воды, воздуха и других неагрессивных жидкостей.
|
Материал корпуса |
ковкий чугун |
|
|
Номинальное давление, МПа |
1,6 |
1,0 |
|
Номинальный диаметр, мм |
32-300 (DN) |
350-600 (DN) |
|
Максимальная температура, °C |
110 |
|

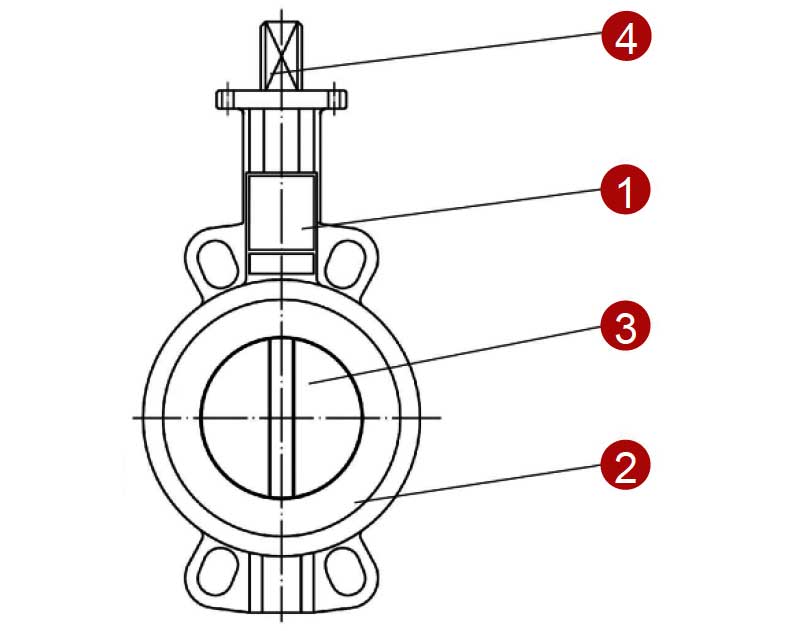

Схема - конструкция задвижки
|
Наименование детали |
Материал |
|
|
1 корпус |
EN-GJS-400-15 JL 1030 + EPOXY |
|
|
2 диск |
EN-GJS-400-15 никелированный |
1.4408 |
|
3 уплотнение |
EPDM |
|
|
4 шток |
AISI 416 |
|

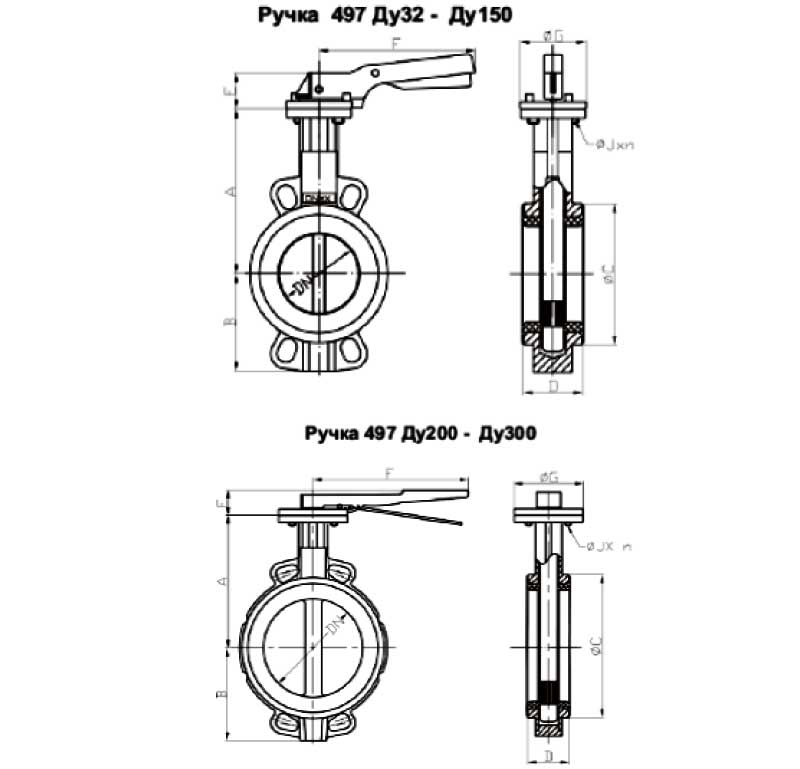

Схема - габаритные размеры задвижки Баттерфляй 497B с ручкой (DN 32-300 мм)
| DN | A | B | D | C | E | F | G | J |
| мм | ||||||||
| 32 | 116 | 55 | 33 | 73 | 70 | 195 | 65 | 50 |
| 40 | 125 | 59 | 33 | 82 | 70 | 195 | 65 | 50 |
| 50 | 132 | 75 | 43 | 90 | 70 | 195 | 65 | 50 |
| 65 | 137 | 86 | 46 | 103 | 70 | 195 | 65 | 50 |
| 80 | 153 | 93 | 46 | 120 | 70 | 195 | 65 | 50 |
| 100 | 175 | 105 | 52 | 152 | 70 | 195 | 65 | 50 |
| 125 | 187 | 120 | 56 | 180 | 71 | 278 | 90 | 70 |
| 150 | 210 | 142 | 56 | 207 | 71 | 278 | 90 | 70 |
| 200 | 237 | 169 | 60 | 260 | 40 | 355 | 125 | 102 |
| 250 | 275 | 203 | 68 | 315 | 44 | 507 | 150 | 125 |
| 300 | 305 | 233 | 78 | 370 | 44 | 507 | 150 | 125 |

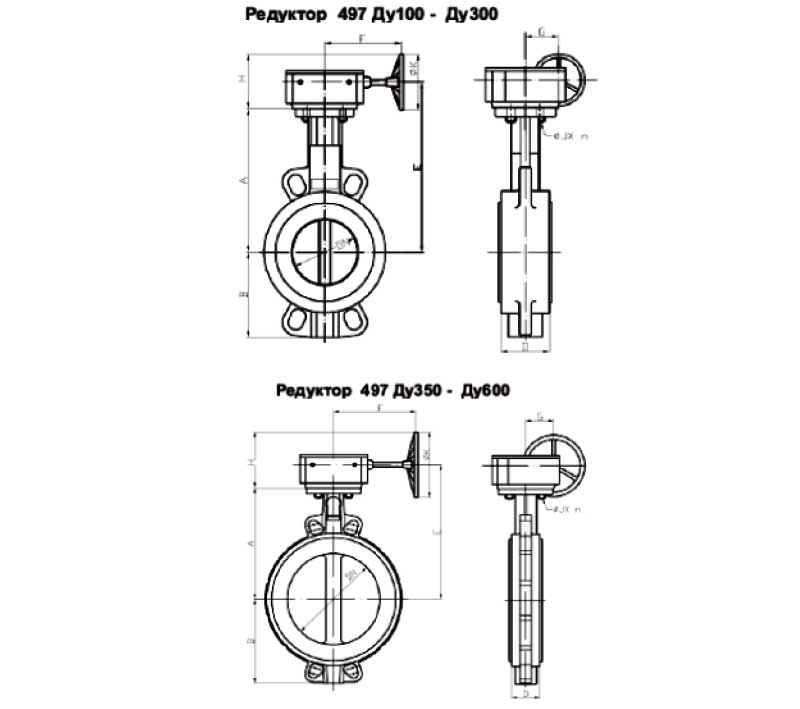

Схема - габаритные размеры задвижки Баттерфляй 497B с редуктором (DN 100-600 мм)
| DN | A | B | D | E | F | G | G | К | J |
| мм | |||||||||
| 100 | 175 | 105 | 52 | 221 | 156 | 45 | 116 | 150 | 50 |
| 125 | 187 | 120 | 56 | 233 | 156 | 45 | 168 | 250 | 70 |
| 150 | 210 | 142 | 56 | 256 | 156 | 45 | 168 | 250 | 70 |
| 200 | 237 | 169 | 60 | 284 | 241 | 63 | 193 | 300 | 102 |
| 250 | 275 | 203 | 68 | 320 | 223 | 78 | 190 | 300 | 125 |
| 300 | 305 | 233 | 78 | 350 | 223 | 78 | 190 | 300 | 125 |
| 350 | 334 | 260 | 78 | 379 | 223 | 78 | 190 | 300 | 125 |
| 400 | 361 | 307 | 102 | 423 | 270 | 120 | 208 | 400 | 125 |
| 450 | 401 | 339 | 114 | 463 | 270 | 120 | 258 | 400 | 165 |
| 500 | 480 | 368 | 127 | 545 | 339 | 120 | 222 | 300 | 165 |
| 600 | 565 | 459 | 154 | 630 | 339 | 120 | 222 | 300 | 165 |
Область применения
Задвижка широко используется в системах отопления, канализации, водоснабжения и хладоснабжения.
Конструктивные особенности
- высокий уровень плотности закрытия,
- уплотнение из EPDM/NBR,
- центрический диск,
- экологически безопасный,
- максимальное количество циклов открыто/закрыто до 10000,
- указатель положения.
